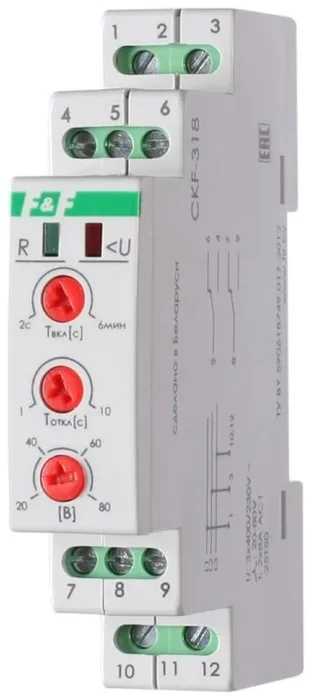

Реле контроля фаз для сетей с изолированной нейтралью CKF-318 (монтаж на DIN-рейке 35мм; регулировка порога отключения; контроль чередования фаз; 3х400В 8А 2P IP20) F&F EA04.004.007

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
напряжение питания 3x400 В AC;
контакт - 2NO/NC (2x8 А).

Технические характеристики

Ширина	18 мм
Высота	90 мм
Глубина	65 мм
Диапазон измерения напряжения с	320 В
Диапазон измерения напряжения по	480 В
Возможен контроль 1-фазного понижения напряжения
Возможен контроль 3-фазного понижения напряжения
1-фазное
3-фазное
Возможен контроль 1-фазного гистерезиса
Возможен контроль 3-фазного гистерезиса
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Диапазон измерения напряжения 1 с
Диапазон измерения напряжения 1 по
Диапазон измерения напряжения 2 с
Диапазон измерения напряжения 2 по
Максимально допустимое время задержки срабатывания без выдержки	360 с
Минимальное регулируемое время задержки срабатывания без выдержки	2 с
Максимально допустимое время задержки	10 с
Минимальное регулируемое время задержки	.5 с
Пороговое напряжение срабатывания с
Пороговое напряжение срабатывания по
Род тока включения
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов	2
