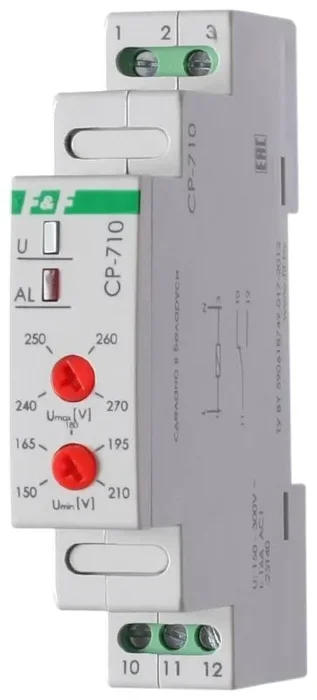

Реле напряжения CP-710 (однофазный; контроль верхнего и нижнего значений напряжения; монтаж на DIN-рейке 35мм; 230В 16А 1P IP20) F&F EA04.009.001

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода.
Защита осуществляется путем отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные
пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит
отключение нагрузки на 5 минут.
Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.
Особенности реле напряжения CP-710:
напряжение питания - 150...300V AC
максимальный ток нагрузки - 16 А;
контакты - 1NO/NC;
нижний порог напряжений - 150...210
верхний порог напряжений - 240...270

Технические характеристики

Ширина	18 мм
Высота	90 мм
Глубина	65 мм
С съемными клеммами, зажимами	Нет
Возможен контроль 1-фазного понижения напряжения	Да
Возможен контроль 3-фазного понижения напряжения	Нет
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения	Переменный ток (AC)
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Диапазон измерения напряжения 1 с	150 В
Диапазон измерения напряжения 1 по	210 В
Диапазон измерения напряжения 2 с	230 В
Диапазон измерения напряжения 2 по	260 В
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки	.1 с
Максимально допустимое время задержки
Минимальное регулируемое время задержки
Пороговое напряжение срабатывания с
Пороговое напряжение срабатывания по
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов
