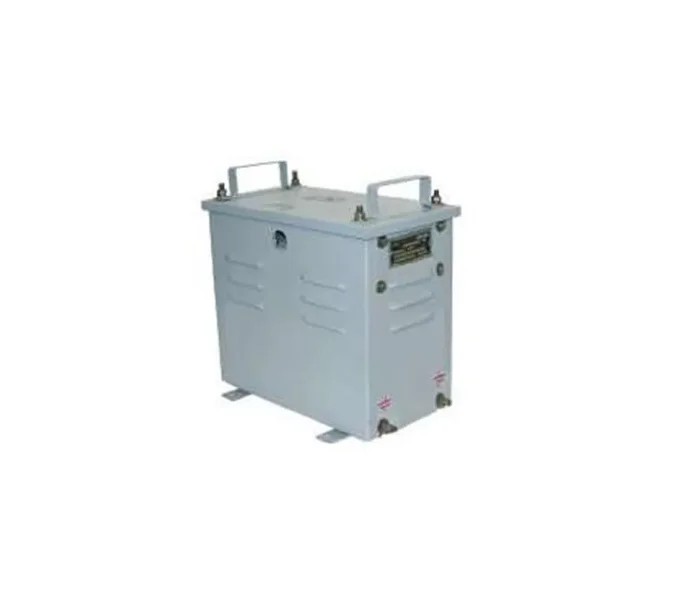

Трансформатор ТСЗИ-2.5-380-220/36 ЭТЗ Калуга

• НАЗНАЧЕНИЕ
Понижающие трансформаторы ТСЗИ (трехфазные) торговой марки Электротехнический завод ООО Калуга предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования. Группы соединения обмоток 0; 11. IP20-IP23
• ПРИНЦИП ДЕЙСТВИЯ
При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичных так и вторичных обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичных обмоток с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
По желанию заказчика обмотки трансформаторов могут быть выполнены алюминиевыми обмоточными проводами.

Технические характеристики

Ширина	310 мм
Высота	255 мм
Глубина	300 мм
Материал проводника	Медь
Тип схемы подключения	Звезда-треугольник
Степень защиты IP	IP22
Первичное напряжение 1 с	380 В
Первичное напряжение 1 по	220 В
Разработанный энергосберегающий трансформатор	Нет
Номинальная мощность	2500 В.А
Разработан как трансформатор безопасности	Да
Выполненный как изолирующий трансформатор	Нет
Защита от короткого замыкания	Да
Относительное напряжение короткого замыкания Uk	5 %
Вторичное напряжение 1 с	36 В
Вторичное напряжение 1 по	36 В
Вторичное напряжение 2 с
Вторичное напряжение 2 по
Вторичное напряжение 3 с
Вторичное напряжение 3 по
Вторичное напряжение 4 с
Вторичное напряжение 4 по
Вторичное напряжение 5 с
Вторичное напряжение 5 по
Вторичное напряжение 6 с
Вторичное напряжение 6 по
