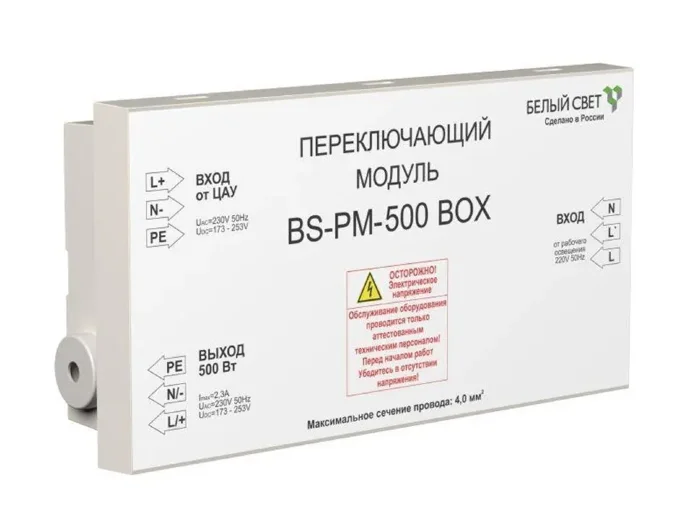

Модуль переключающий BS-PM-500 BOX Белый свет a12732

От Центральной Аккумуляторной Установки (ЦАУ) с группы постоянного действия питание подаётся на модуль BS-PM-500 BOX для питания подключенной нагрузки во всех режимах работы модуля. От сети рабочего освещения на модуль BS-PM-500 BOX подаётся напряжение для контроля рабочего освещения и, через выключатель, напряжение управления нагрузкой в рабочем режиме. Эти напряжения управляют силовым контактором, подающим питание от ЦАУ на нагрузку. Гальваническая развязка сети рабочего освещения и сети аварийного освещения от ЦАУ выполнена оптронами.
Пока на входе контроля напряжения сети присутствует напряжение, с помощью выключателя рабочего освещения, подающего напряжение на вход управления нагрузкой, можно управлять подключенными к блоку BS-PM-500 BOX аварийными светильниками совместно со светильниками рабочего освещения.
Как только напряжение на входе контроля напряжения сети пропадёт (аварийный режим), после задержки времени управляющее реле замкнётся и подаст напряжение от ЦАУ на нагрузку, независимо от состояния выключателя рабочего освещения.
Благодаря задержке времени устраняется искровой зазор в реле и гарантируется безопасное разделение рабочего и аварийного освещения.
Контроль напряжения сети рабочего освещения осуществляется, если ползунковый переключатель на модуле находится в положении «Мониторинг сети активен».

Технические характеристики

Ширина	150 мм
Исполнение	Основной модуль
Высота	77 мм
Глубина	257 мм
Диаметр
