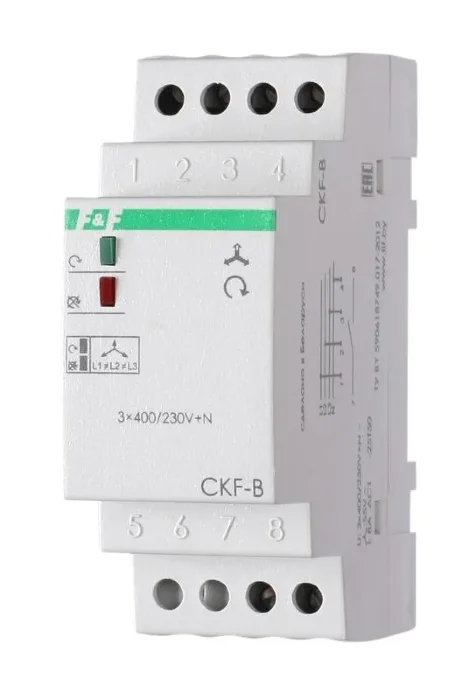

Реле контроля наличия; асимметрии и чередования фаз CKF-B (монтаж на DIN-рейке 35мм; задержка отключения 3-5с; 3х400/230В+N 2А 1Z) F&F EA04.002.002

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO (8 А).

Технические характеристики

Ширина	35 мм
Высота	90 мм
Глубина	65 мм
Диапазон измерения напряжения с
Диапазон измерения напряжения по
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Нет
Функция обнаружения перенапряжения	Нет
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки
Максимально допустимое время задержки	5 с
Минимальное регулируемое время задержки	3 с
Род тока включения
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов
