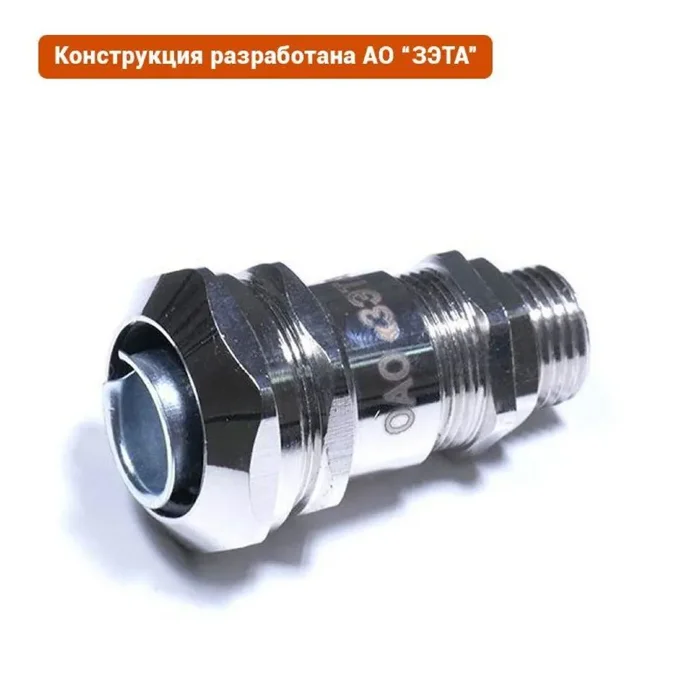

Ввод кабельный ВК-М20-16-МР20 IP68 ГОФРОМАТИК zeta30013

Кабельный ввод для металлорукава ВК-М-МР предназначен для герметичного ввода кабеля, проложенного в металлорукаве, в металлический корпус электрооборудования (щиты, шкафы, коробки и др.) и обеспечения надёжного электрического контакта между металлическим корпусом и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок.

В конструкции кабельного ввода предусмотрена резиновая заглушка, предназначенная для обеспечения заявленной степени защиты IP68 до момента ввода кабеля в металлорукаве в корпус электрооборудования.

Для обеспечения надёжного электрического контакта между металлорукавом и корпусом электрооборудования конструкцией кабельного ввода ВК-М-МР предусмотрена цепь надёжных электрических соединений конструктивных элементов: металлорукав - оконцеватель – зажимная муфта – штуцер – эквипотенциальная гайка – корпус.

Технические характеристики

Цвет	Натуральный
Исполнение	Прямолинейный (-ая)
Не содержит (без) галогенов	Да
Ударопрочный	Да
Номер цвета RAL	9003
Защита от перегибов	Нет
Экранированный	Нет
Электромагнитносовместимое исполнение	Нет
Тип уплотнения	Диафрагма
Вид/марка материала	Латунь
Температура эксплуатации с	-40 град.C
Температура эксплуатации по	100 град.C
Тип резьбы	Метрический (-ая)
Материал	Металл
Шаг резьбы	11 мм
Кабельный ввод плоского кабеля	Да
Для диаметра кабеля с	8 мм
Для диаметра кабеля по	16 мм
Степень защиты IP	IP68
Для взрывоопасных зон по газу	Нет (без)
Номинальный размер резьбы в дюймах NPT/Резьба газопроводной трубы
Номинальный размер резьбы метрической/PG	11
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)	Нет (без)
Для бронированного кабеля	Нет
Крепление без контргайки
