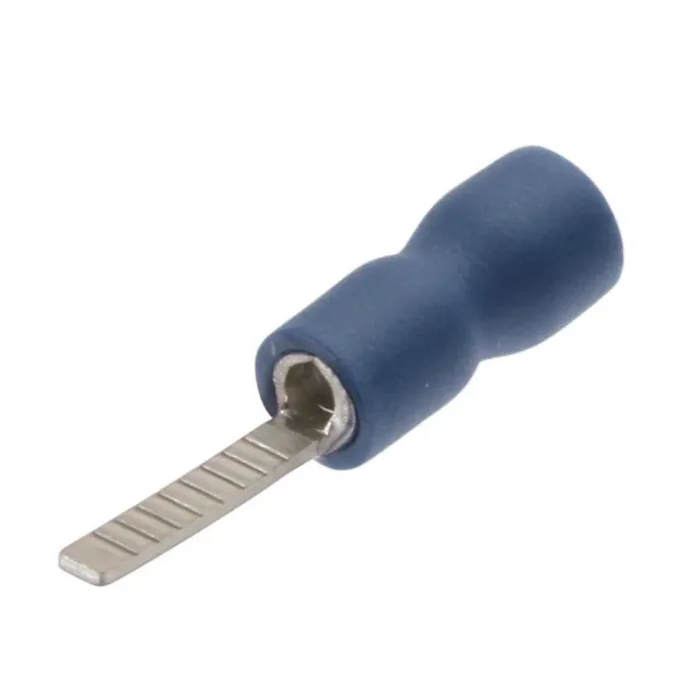

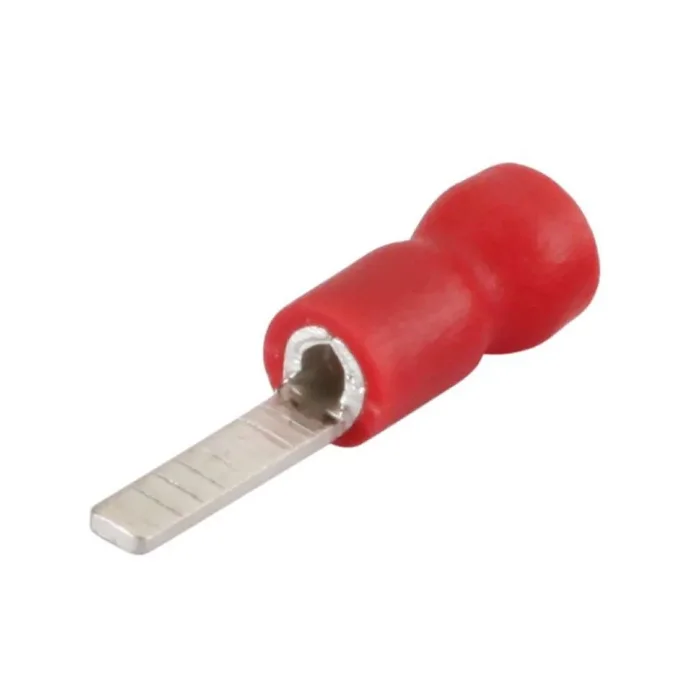

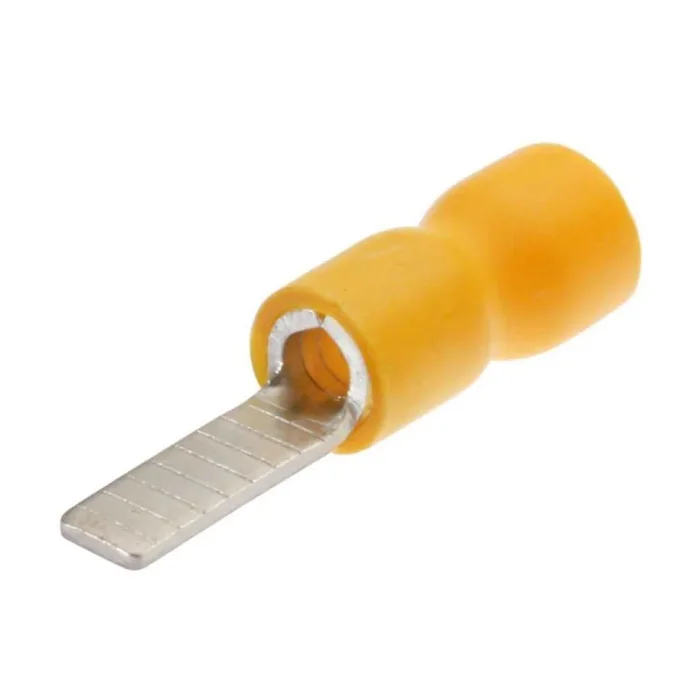

Наконечник штифтовой НШПИ 1.5-10 КВТ 47459

• Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования
• Мультидиапазонная альтернатива втулочным наконечникам
• Всего 3 размера штифтовых наконечников заменяют 9 размеров втулочных
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:

• исполнение "Easy Entry": виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
• незаваренный стыковой шов на трубной контактной части наконечников
• поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой


• Расширенные мультиразмерные диапазоны опрессовки
• Опрессовка проводника поверх изолирующей манжеты

Технические характеристики

Изолированный	Да
Защитное покрытие поверхности
Изоляция
Максимальный ток (imax)
Форма контактной площадки	Плоский штырь
Для защищенных от натяжения соединений
Проклеенная
Цвет изоляции	Красный
Материал	Медь
Метрический размер соединительной резьбы
Диапазон площади сечения по стандарту AWG с
Диапазон площади сечения по стандарту AWG по
Номинальное поперечное сечение с	.25 кв.мм
Номинальное поперечное сечение по	1.5 кв.мм
Подходит для многопроволочных проводников
Подходит для плоских проводников
Подходит для высоких температур (до 650 °C)
Подходит для эмалированных проводов
Подходит для прочных проводов
Подходит для многопроволочных проводников
Подходит для круглых проводов
Конструкция втулки
