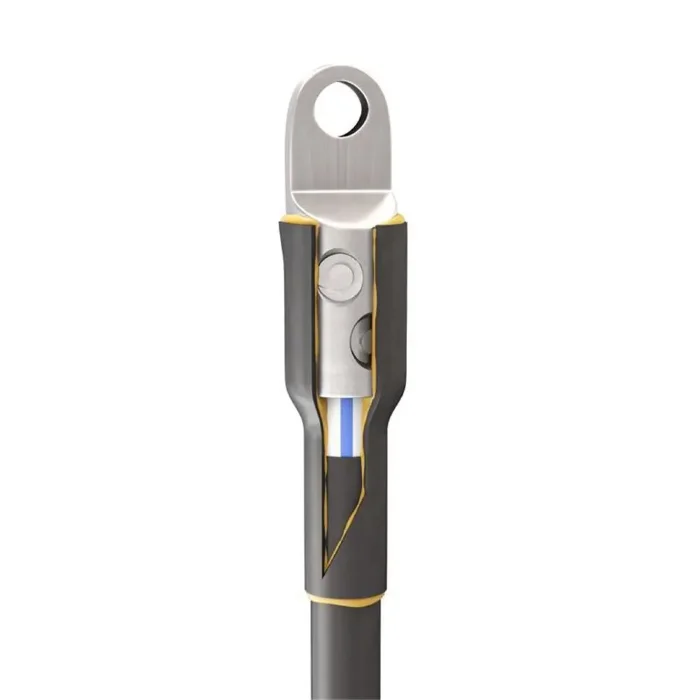

Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-70/120-Б КВТ 66834

• Предназначены для герметичного оконцевания кабелей и проводов:
• с пластмассовой (ПВХ/СПЭ), резиновой (до 240мм2 включительно) и ЭПР изоляцией
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS
• Комплект состоит из болтового наконечника с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• Примечание: муфты 1ПКТ-1-800(Б) нг-LS предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Выпускается по ТУ 3599-006-97284872-2006

Технические характеристики

Исполнение	Термоусадочный
Ряд напряжений	1 кВ
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	120 кв.мм
Количество жил	1
