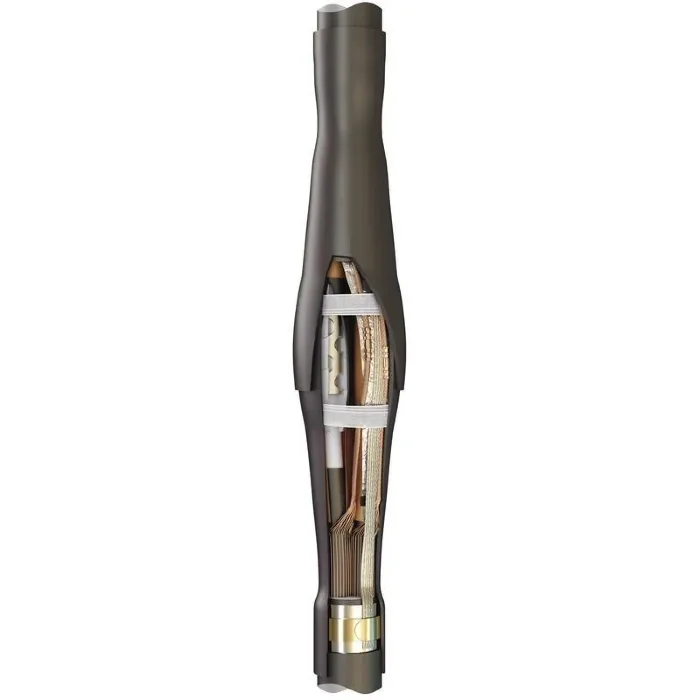

Муфта кабельная соединительная 10кВ 3ПСТ-10-150/240-Б КВТ 66295

• Предназначены для соединения 3-х жильных кабелей:

• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать "Комплекты заземления КМЛЭ"
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Технические характеристики

Исполнение	Термоусадочный
Не содержит (без) галогенов	Да
Применимо для
Количество жил	3
Защитный провод заземления
Тип изоляционного материала
Допуск к эксплуатации в горнодобывающей промышленности	Нет
С концентрическим экранированием	Да
Номинальное сечение проводника с	150 кв.мм
Номинальное сечение проводника по	240 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией	Нет
Номинальное напряжение U0/U (Um)	6/10 (12) кВ
