Муфта кабельная соединительная 1кВ 4ПСТ(б)-1-150/240-Б КВТ 57803

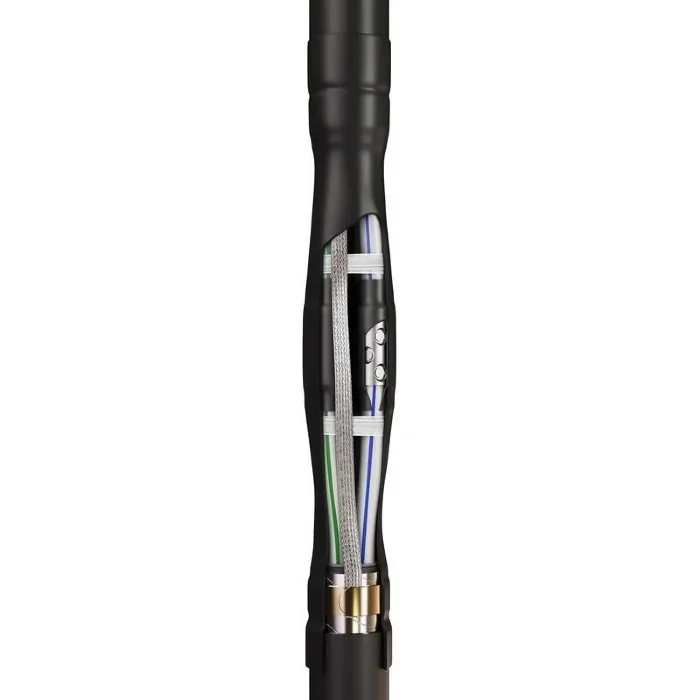

Муфта кабельная соединительная 1кВ 4ПСТ(б)-1-150/240-Б КВТ 57803 - фото
Бренд:
КВТОписание
• Предназначены для соединения 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Кожух надежно защищает, герметизирует и армирует муфту
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
• с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Кожух надежно защищает, герметизирует и армирует муфту
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Технические характеристики
| Исполнение | Термоусадочный |
| Не содержит (без) галогенов | Да |
| Применимо для | |
| Количество жил | 4 |
| Защитный провод заземления | |
| Тип изоляционного материала | |
| Допуск к эксплуатации в горнодобывающей промышленности | Нет |
| С концентрическим экранированием | Нет |
| Номинальное сечение проводника с | 150 кв.мм |
| Номинальное сечение проводника по | 240 кв.мм |
| Для соединения кабелей с бумажной и с пластмассовой изоляцией | Да |
| Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
Характеристики
Бренд
КВТ
Страна
Российская Федерация
Штрихкод
04630019128431
Код товара
57803
Норма упаковки
1
Цена указана за
1 шт.
Ед.изм.
шт.
