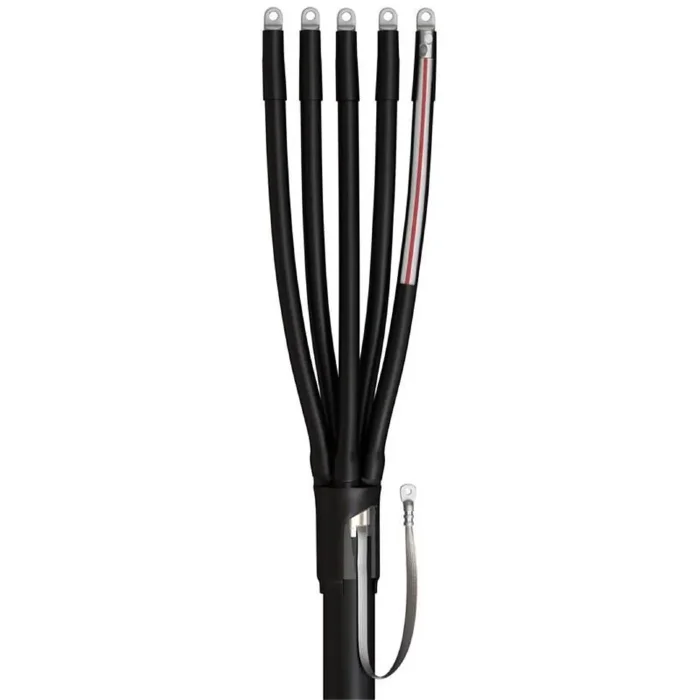

Муфта кабельная концевая 1кВ 5ПКТпнг-LS-1-25/50-Б КВТ 65540

• Предназначены для оконцевания 5-ти жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006

Технические характеристики

Исполнение	Термоусадочный
Ряд напряжений	1 кВ
С резьбовым соединением
Номинальное поперечное сечение с	25 кв.мм
Номинальное поперечное сечение по	50 кв.мм
Местонахождение
Количество жил	5
