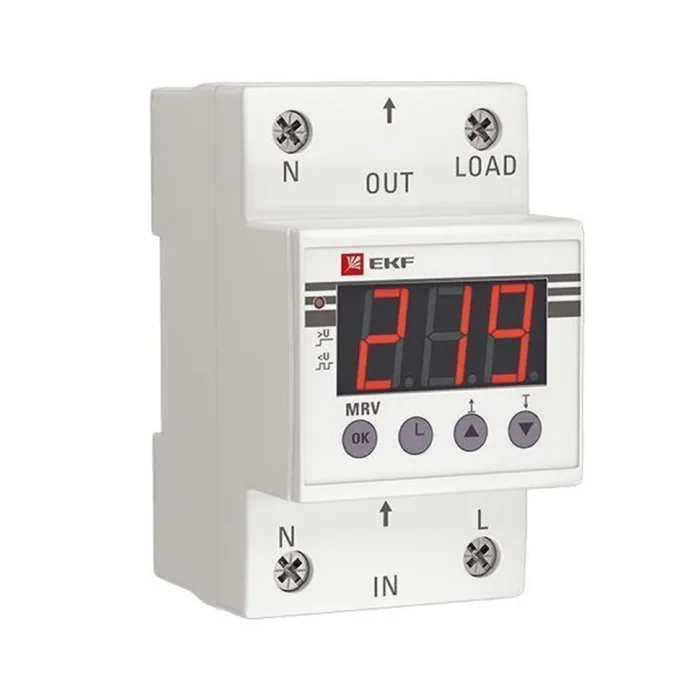

Реле напряжения с дисплеем MRV 32А PROxima EKF MRV-32A

Напряжение в розетке может не соответствовать 230 В. К сожалению, энергоснабжающие компании не всегда могут поддерживать стабильные параметры поставляемой электроэнергии. Кроме того, возможны аварии во внутридомовой разводке, когда возникает перекос фаз вследствие отгорания нулевого провода в трехфазной сети, к которой подключено здание. Защиту от подобных аварий можно обеспечить с помощью реле (или отсекателя) напряжения. Это устройство отличается от стабилизатора своим принципом действия. Реле не сглаживает напряжение, а размыкает цепь при выходе его значений за заданные рамки. После того как показатели напряжения возвращаются к норме, реле автоматически возобновляет питание на участке сети.

Реле самостоятельно измеряет напряжение, показывая его текущее значение на цифровом дисплее. Верхняя и нижняя границы, при переходе за которые прибор отключает питание, устанавливаются с помощью кнопок. Так же задается и время задержки включения после восстановления нормального напряжения.

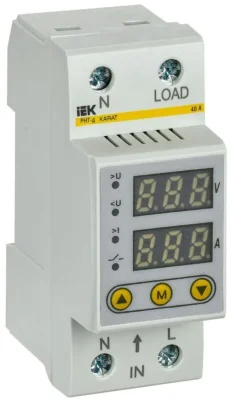

Существуют устройства с расширенным функционалом – реле напряжения и тока. Защита от перепадов напряжения в них дополняется защитой от токов перегрузки. На лицевой панели прибора обычно присутствуют уже два дисплея – на втором экране отображается значение текущего тока. Параметр повышенного тока в таком реле можно задавать вручную.

Простейшие модели реле напряжения могут не иметь цифрового дисплея и блока настройки. Рабочие параметры таких устройств выставлены на заводе и, как правило, соответствуют типовым нормам потребления электроэнергии в бытовых и производственных условиях. Дорогие модели, кроме тепловой защиты и узла контроля превышения тока нагрузки, имеют большое количество настраиваемых параметров и даже позволяют отправлять вам сообщение о неполадках в электросети через интернет или посредством СМС.

Технические характеристики

Ширина	53.5 мм
Высота	90 мм
Глубина	60 мм
С съемными клеммами, зажимами	Нет
Возможен контроль 1-фазного понижения напряжения	Да
Возможен контроль 3-фазного понижения напряжения	Нет
Содержит функции контроля по постоянному напряжению-понижение напряжения	Нет
Содержит функции контроля по постоянному напряжению-повышение напряжения	Нет
Содержит функции контроля по постоянному напряжению-гистерезис	Нет
Род тока контролируемого напряжения	Переменный ток (AC)
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	60 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	300 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с	0 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по	0 В
Диапазон измерения напряжения 1 с	120 В
Диапазон измерения напряжения 1 по	210 В
Диапазон измерения напряжения 2 с	230 В
Диапазон измерения напряжения 2 по	300 В
Максимально допустимое время задержки срабатывания без выдержки	600 с
Минимальное регулируемое время задержки срабатывания без выдержки	5 с
Максимально допустимое время задержки	600 с
Минимальное регулируемое время задержки	.02 с
Пороговое напряжение срабатывания с	120 В
Пороговое напряжение срабатывания по	300 В
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов	0
