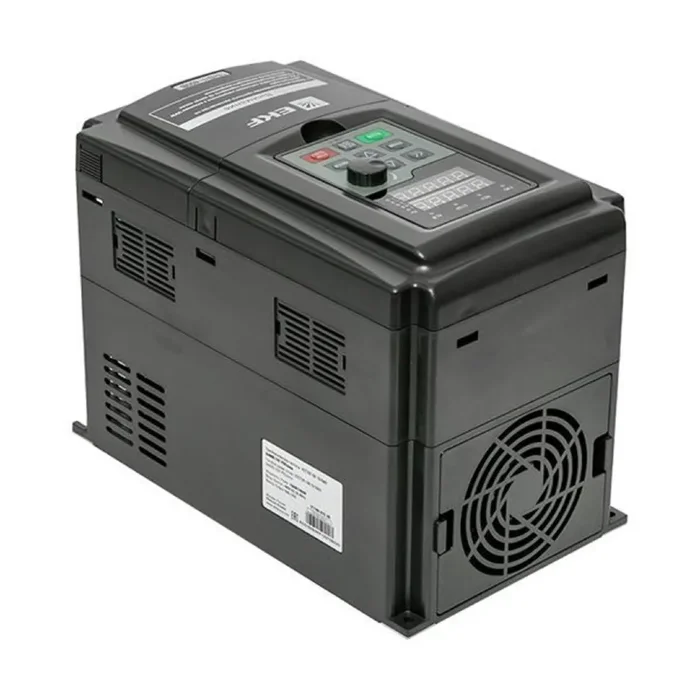

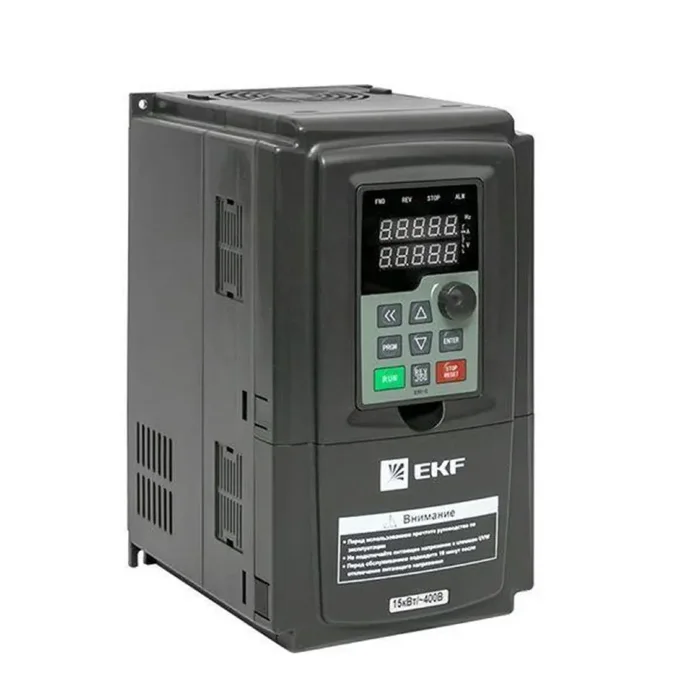

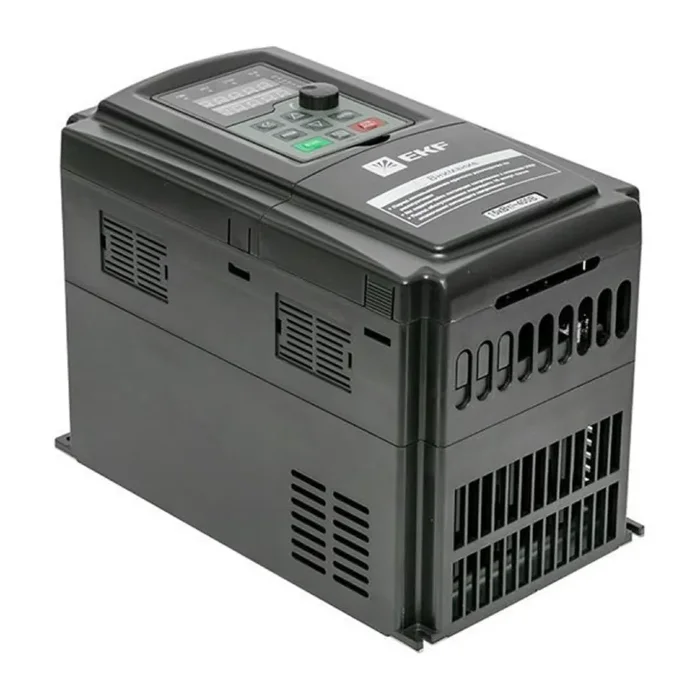

Преобразователь частоты 11/15кВт 3х400В VECTOR-100 PROxima EKF VT100-011-3B

Современную промышленность и управление инфраструктурой невозможно представить без асинхронных электродвигателей. Они запускают насосы, вентиляторы, конвейеры, лифты и различное производственное оборудование. Но для управления такими двигателями и их защиты требуются специальные устройства – преобразователи частоты.

Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.

При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.

Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.

В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.

Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.

Технические характеристики

Ширина	160 мм
Высота	272 мм
Глубина	201 мм
С блоком управления	Да
Количество цифровых входов	5
Количество цифровых выходов	4
Количество аналоговых входов	2
Количество аналоговых выходов	2
Количество HW-аппаратных последовательных интерфейсов RS-485	1
Количество HW-аппаратных интерфейсов USB	0
С оптическим интерфейсом	Нет
Поддержка протокола PROFIBUS	Нет
Поддержка протокола MODBUS	Да
Поддержка протокола для других системных шин	Нет
Степень защиты IP	IP20
С подключением к ПК	Нет
Напряжение сети с	340 В
Напряжение сети по	460 В
Частота сети	50/60 Гц
Возможна работа в четырех квадрантах	Да
Количество HW-аппаратных интерфейсов PROFINET	0
Тип преобразователя частоты переменного тока	С непосредственной связью
Количество выходных фаз	3
Номинальное выходное напряжение	400 В
Номинальный выходной ток	25 А
Количество входных фаз	3
Максимальная выходная частота	600 Гц
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении	11 кВт
Выходная мощность при номинальном выходном напряжении	11 кВт
Относительный симметричный допустимый предел напряжения сети	15 %
Относительное симметричное допустимое отклонение частоты сети	15 %
Поддержка протокола PROFINET IO	Нет
Максимальное напряжение на выходе	400 В
Номинальный выходной ток	25 А
