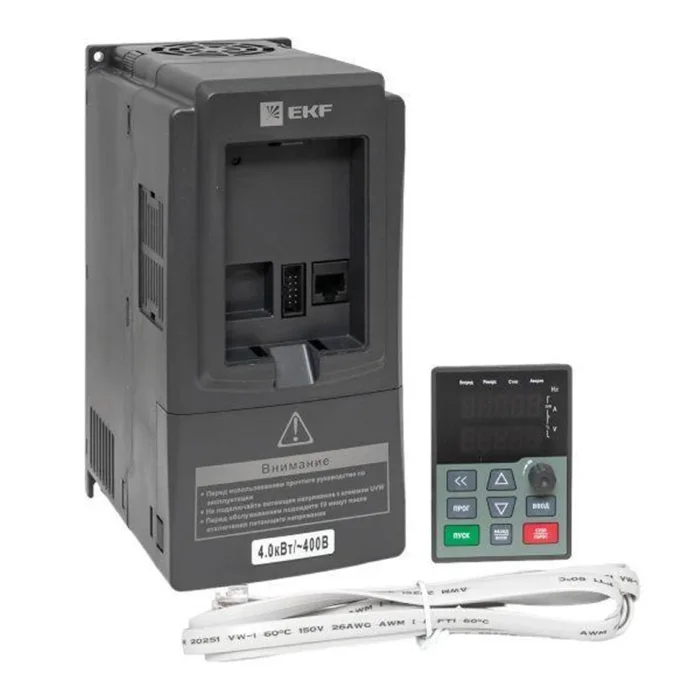

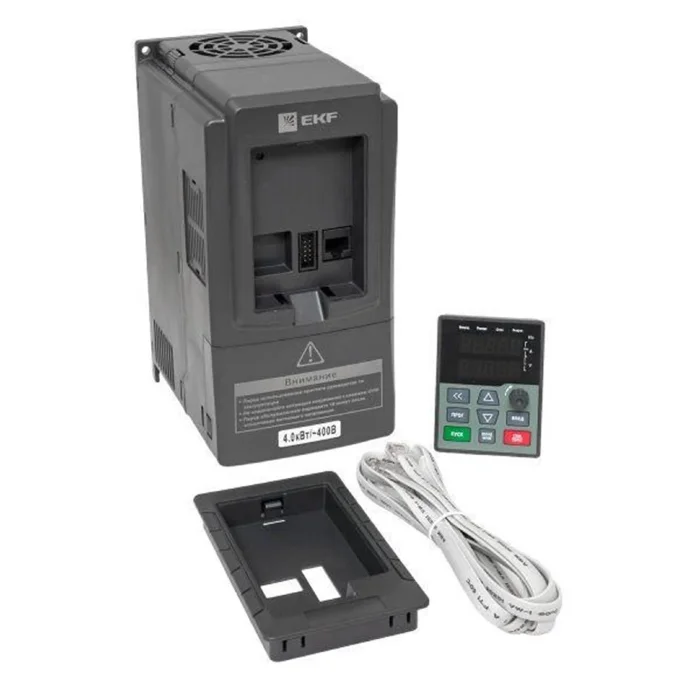

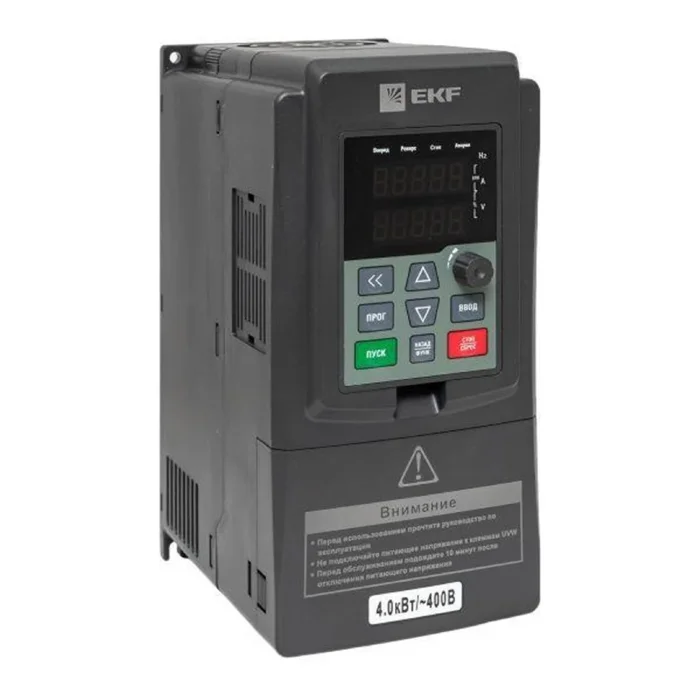

Преобразователь частоты 4/5.5кВт 3х400В VECTOR-100 PROxima EKF VT100-4R0-3B
New!
Преобразователь частоты 4/5.5кВт 3х400В VECTOR-100 PROxima EKF VT100-4R0-3B - фото
Преобразователь частоты 4/5.5кВт 3х400В VECTOR-100 PROxima EKF VT100-4R0-3B - фото 2
Бренд:
EKFОписание
Современную промышленность и управление инфраструктурой невозможно представить без асинхронных электродвигателей. Они запускают насосы, вентиляторы, конвейеры, лифты и различное производственное оборудование. Но для управления такими двигателями и их защиты требуются специальные устройства – преобразователи частоты.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.

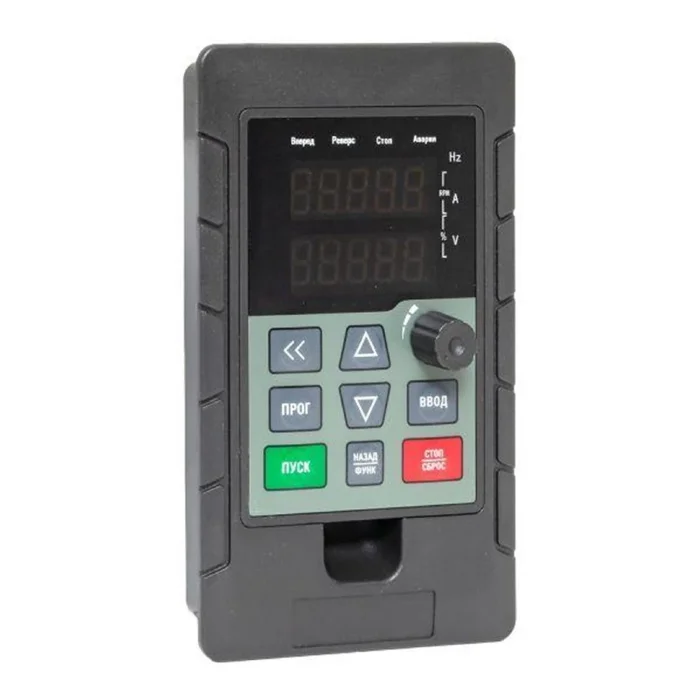

Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.
Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Технические характеристики
| Ширина | 130 мм |
| Высота | 264 мм |
| Глубина | 153 мм |
| С блоком управления | Да |
| Количество цифровых входов | 5 |
| Количество цифровых выходов | 2 |
| Количество аналоговых входов | 2 |
| Количество аналоговых выходов | 1 |
| Количество HW-аппаратных последовательных интерфейсов RS-485 | 1 |
| Количество HW-аппаратных интерфейсов USB | 0 |
| С оптическим интерфейсом | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Поддержка протокола MODBUS | Да |
| Поддержка протокола для других системных шин | Нет |
| Степень защиты IP | IP20 |
| С подключением к ПК | Нет |
| Напряжение сети с | 340 В |
| Напряжение сети по | 460 В |
| Частота сети | 50/60 Гц |
| Возможна работа в четырех квадрантах | Да |
| Количество HW-аппаратных интерфейсов PROFINET | 0 |
| Тип преобразователя частоты переменного тока | С непосредственной связью |
| Количество выходных фаз | 3 |
| Номинальное выходное напряжение | 400 В |
| Номинальный выходной ток | 9.5 А |
| Количество входных фаз | 3 |
| Максимальная выходная частота | 600 Гц |
| Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении | 4 кВт |
| Выходная мощность при номинальном выходном напряжении | 4 кВт |
| Относительный симметричный допустимый предел напряжения сети | 15 % |
| Относительное симметричное допустимое отклонение частоты сети | 15 % |
| Поддержка протокола PROFINET IO | Нет |
| Максимальное напряжение на выходе | 400 В |
| Номинальный выходной ток | 9.5 А |
Характеристики
Влагозащищенность
IP20
Цена указана за
1 шт.
Норма упаковки
1
Страна
Китай
Серия
PROxima
Бренд
EKF
Ед.изм.
шт.
Штрихкод
04690216121574
Код товара
VT100-4R0-3B
Обновлено
20.11.2024
