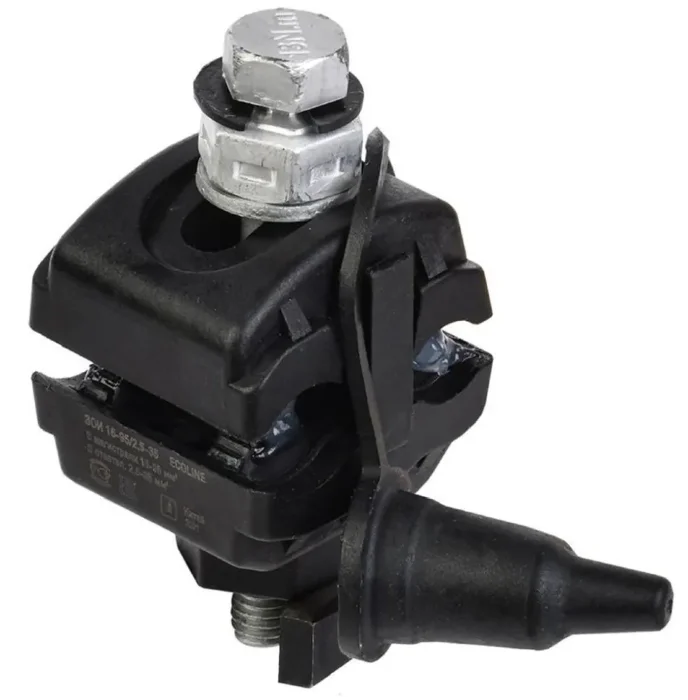

Зажим ответвительный изолированный ЗОИ 16-95/2.5-35 ECOLINE IEK UZA-11-D02-D35-ECLN

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Технические характеристики

Тип подключения
Защитное покрытие поверхности
Тип подключения	Винтовое/болтовое соединение с прокалыванием изоляции
Номинальное сечение ответвления с	2.5 кв.мм
Номинальное сечение ответвления по	35 кв.мм
Номинальное проходное сечение с	16 кв.мм
Номинальное проходное сечение по	95 кв.мм
Сечение магистрального проводника с	16 кв.мм
Сечение магистрального проводника по	95 кв.мм
Сечение ответвительного проводника с	2.5 кв.мм
Сечение ответвительного проводника по	35 кв.мм
Материал магистрального проводника
Материал проводника ответвления
Изолированный зажим
