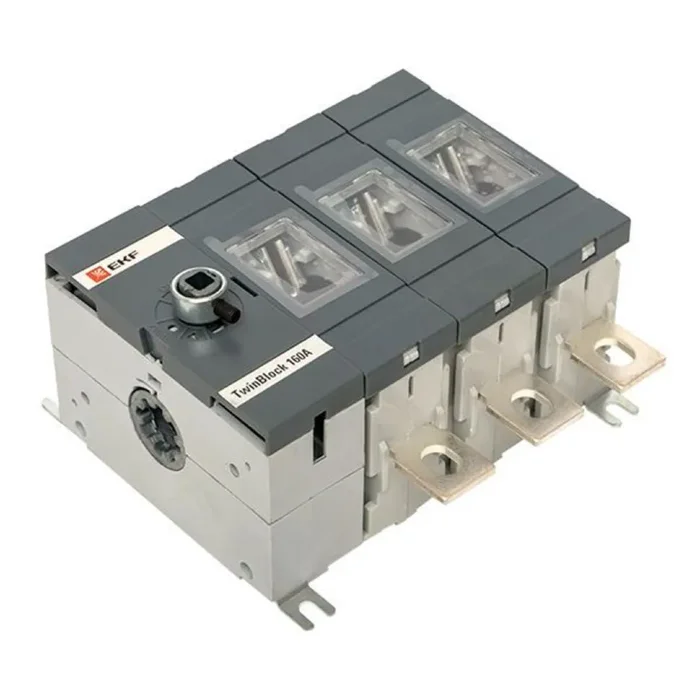

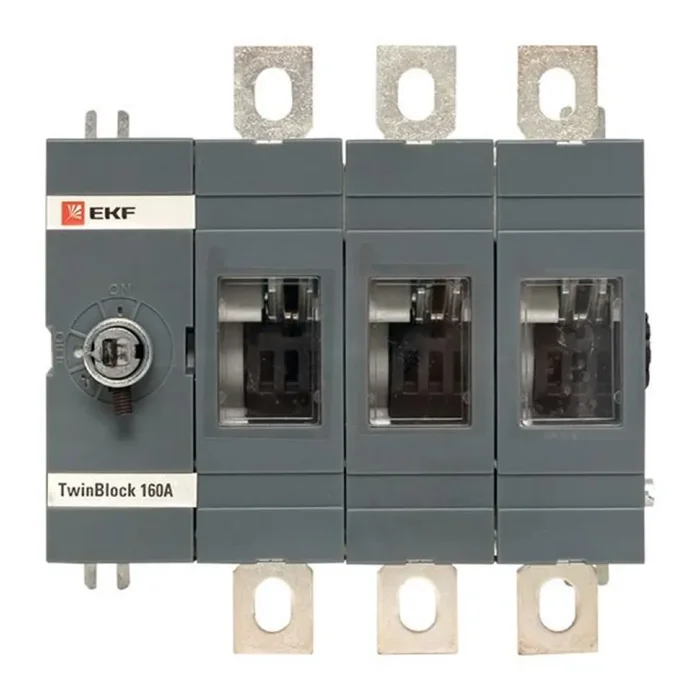

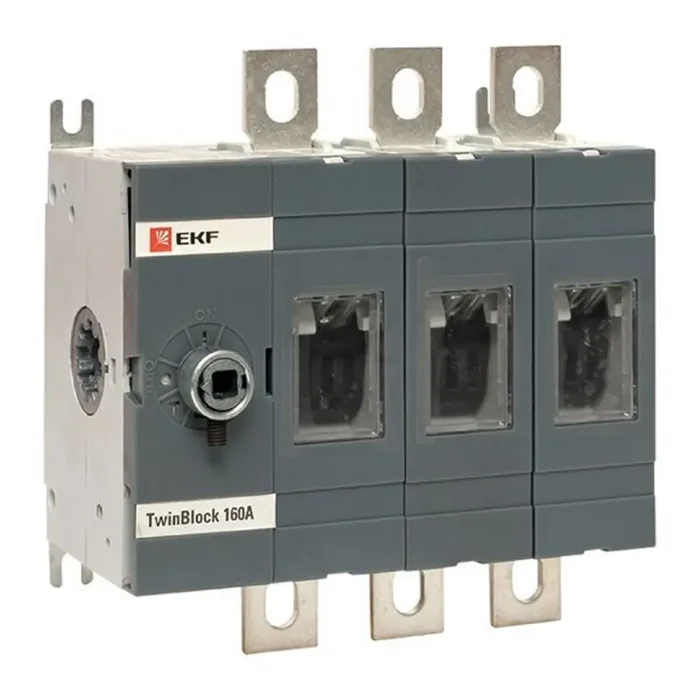

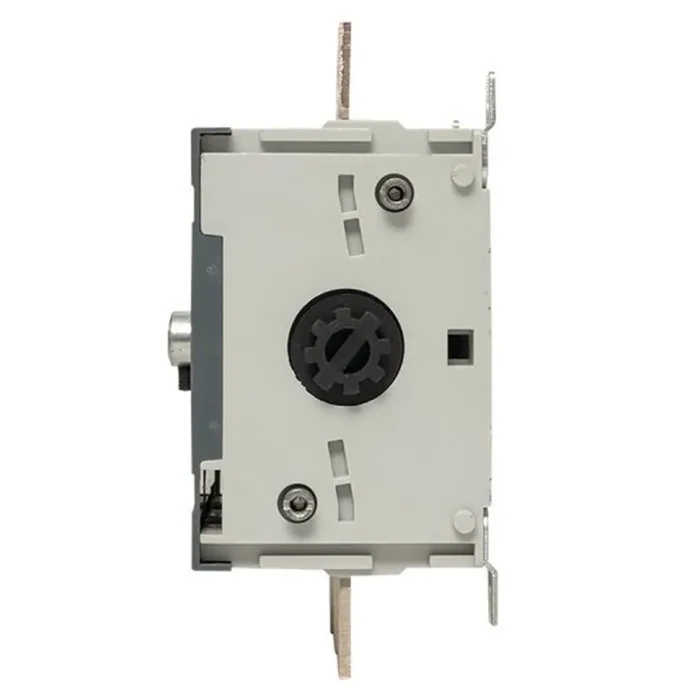

Рубильник 3п 160А без рукоятки управления TwinBlock PROxima EKF tb-s-160-3p

Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии.
TwinBlock имеют следующие исполнения:
• с предустановленной рукояткой управления (80 А, 100 А);
• без рукоятки управления (рукоятку необходимо приобретать отдельно).
• реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.

Технические характеристики

Номинальная мощность при AC-3, 400 В
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	160 А
Количество полюсов	3
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Условный номинальный ток короткого замыкания Iq	40.5 кА
Степень защиты (IP) лицевой стороны	IP00
Количество вспомогательных переключающих контактов	0
С блокировкой	Да
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В	79 кВт
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	8 кА
Цвет элементов управления	Черный
Максимальное номинальное рабочее напряжение Ue переменного тока AC	690 В
Моторный привод опционально	Нет
Независимый расцепитель	Нет
Конструктивное исполнение	Для монтажа в распределительном щите
Реверсивное исполнение	Нет
