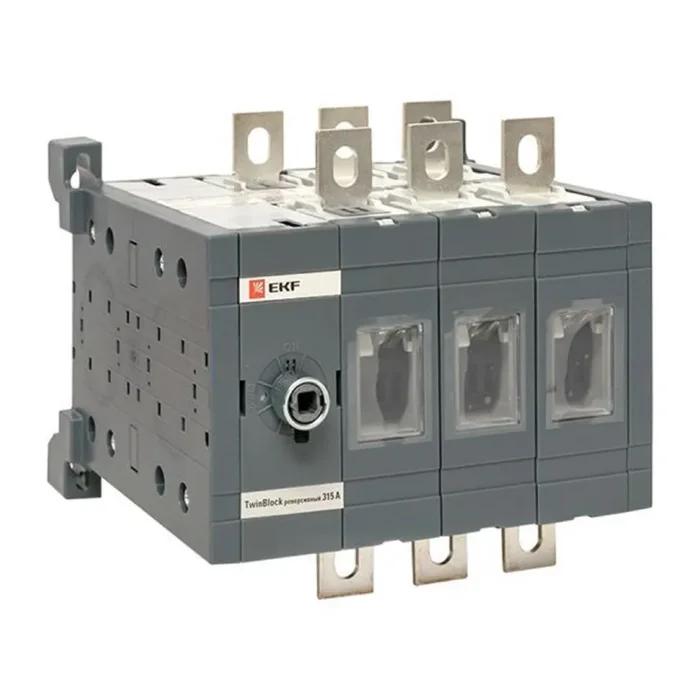

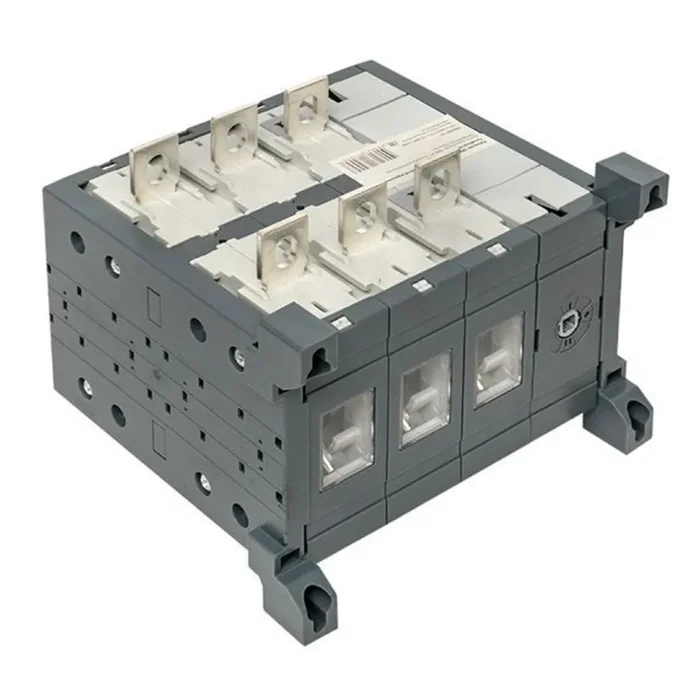

Рубильник 3п 315А реверсивный без рукоятки управления TwinBlock EKF tb-s-315-3p-rev

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Технические характеристики

Ширина
Высота
Глубина
Номинальная мощность при AC-3, 400 В
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	315 А
Количество полюсов	3
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Условный номинальный ток короткого замыкания Iq	61.5 кА
Степень защиты (IP) лицевой стороны	IP00
Количество вспомогательных переключающих контактов	0
С блокировкой	Да
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В	156 кВт
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	15 кА
Цвет элементов управления	Черный
Максимальное номинальное рабочее напряжение Ue переменного тока AC	1000 В
Моторный привод опционально	Нет
Независимый расцепитель	Нет
Конструктивное исполнение	Для монтажа в распределительном щите
Реверсивное исполнение	Да
