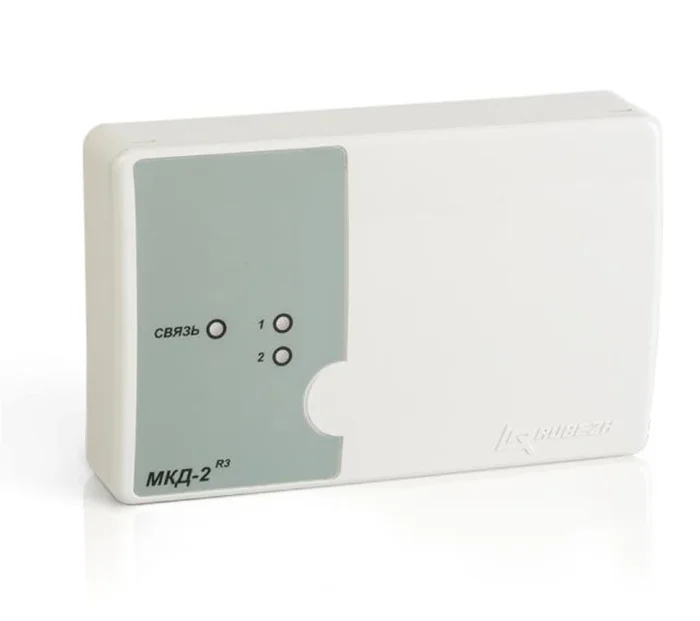

Модуль контроля доступа МКД-2-R3 Рубеж Rbz-359371
Бренд:
РубежОписание
Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.
Модуль МКД-2-R3 предназначен для:
питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
контроля прохода.
Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:
если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».
На плате модуля расположены три светодиода, отвечающие за состояние модуля:
Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
Модуль МКД-2-R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.
Поддерживаются считыватели следующих моделей:
BioSmart 5M
BioSmart FS-80.
Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.
При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.
Модуль МКД-2-R3 предназначен для:
питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
контроля прохода.
Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:
если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».
На плате модуля расположены три светодиода, отвечающие за состояние модуля:
Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
Модуль МКД-2-R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.
Поддерживаются считыватели следующих моделей:
BioSmart 5M
BioSmart FS-80.
Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.
При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.
Технические характеристики
Способ монтажа | |
Цвет | |
Ширина | |
Исполнение | |
Высота | |
Глубина | |
Интерфейс | |
Материал | |
Рабочая температура с | |
Рабочая температура по | |
Возможность подключения в сеть | |
Метод считывания | С носителя данных |
Максимальное количество человек | |
Максимальное количество дверей | |
Подключение к ПК | |
Автономный, независимый | |
Степень защиты IP | |
Исполнение интерфейса | |
VdS класс | |
Рабочее напряжение при переменном токе частотой 50 Гц с | |
Рабочее напряжение при переменном токе частотой 50 Гц по | |
Рабочее напряжение при переменном токе частотой 60 Гц с | |
Рабочее напряжение при переменном токе частотой 60 Гц по | |
Номинальное напряжение постоянного тока с | |
Номинальное напряжение постоянного тока по | |
Сигнализация | |
Возможность подключения через интернет |
Характеристики
Цена указана за
1 шт.
Норма упаковки
1
Страна
Российская Федерация
Бренд
Рубеж
Ед.изм.
шт.
Код товара
Rbz-359371
Обновлено
20.11.2024
