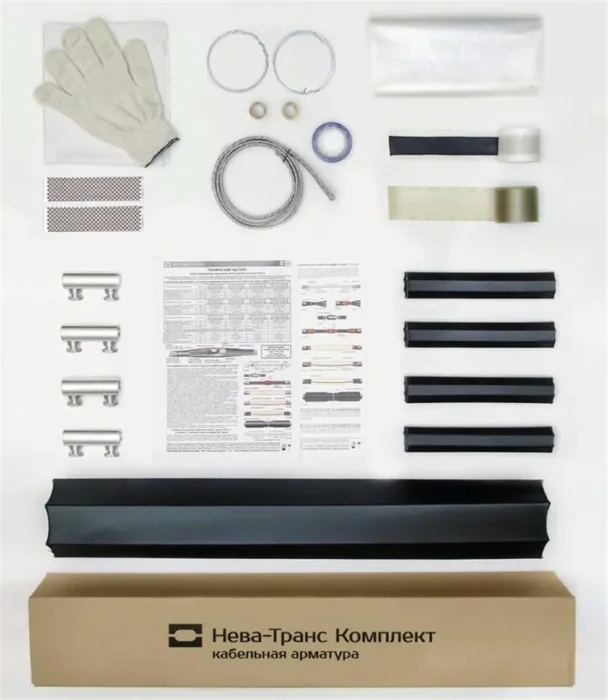

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-4х(70-120) с болтовыми соединителями Нева-Транс Комплект 22010045

Муфта кабельная соединительная марки 1ПСТб(тк)-4х(70-120) с болтовыми соединителями предназначена для соединения 4-х жильных силовых кабелей сечением 70, 95, 120 кв.мм с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно.
Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах, на открытом воздухе на эстакадах, кабельных полках и других кабельных сооружениях без ограничения по уровню прокладки.
Эксплуатируется при температуре окружающей среды от -50°C до +50°C и относительной влажности до 98%.
Соответствует требованиям ГОСТ 34839-2022 и ТУ 3599-012-31930690-2016.
Прошла комплекс независимых испытаний в аккредитованных лабораториях, на основании которых выданы сертификаты соответствия требованиям ГОСТ, ТУ, пожарной и экологической безопасности.
Монтируется на двух концах соединяемых кабелей путем термоусаживания деталей из модифицированного полимера с помощью газовой горелки или высокотемпературного фена.
Универсальные болтовые соединители со срывными головками, входящие в комплект кабельной муфты, подходят для кабелей как с алюминиевыми, так и с медными жилами. Комплект заземления предусматривает крепление провода заземления к бронелентам соединяемых кабелей с применением роликовых пружин постоянного давления и контактных терок. Обладает необходимым уровнем устойчивости к воздействию агрессивных внешних факторов.
Сочетает простоту монтажа и высокую эксплуатационную надежность.
Срок службы - не менее 30 лет.

Технические характеристики

Исполнение	Термоусадочный
Не содержит (без) галогенов
Применимо для
Количество жил	4
Защитный провод заземления
Тип изоляционного материала
Допуск к эксплуатации в горнодобывающей промышленности	Нет
С концентрическим экранированием
Номинальное сечение проводника с	70 кв.мм
Номинальное сечение проводника по	120 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией	Да
Номинальное напряжение U0/U (Um)	0.6/1 (1.2) кВ
