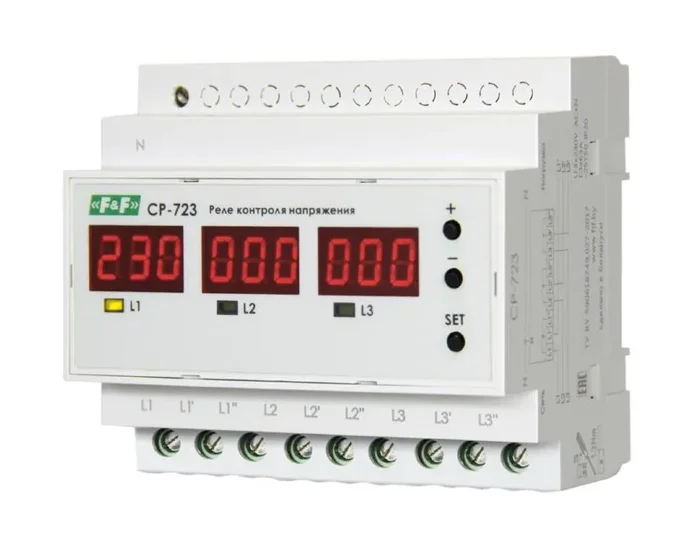

Реле контроля напряжения CP-723 (трехфазное; два режима работы - три однофазных реле или трехфазное реле напряжения; монтаж на DIN-рейке; 100…450 AC 3NO 3х63А) F&F EA04.009.015

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения
чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.
Реле контроля напряжения может работать в двух режимах:
Режим работы
- ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования /
«слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех).
- ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки
напряжения и времени.
Особенности реле напряжения CP-723:
напряжение питания - 100...450V AC
максимальный ток нагрузки - 3х63 А;
контакты - 3NO;
нижний порог напряжений - 140...210
верхний порог напряжений - 240...300

Технические характеристики

Ширина	105 мм
Высота	90 мм
Глубина	65 мм
С съемными клеммами, зажимами
Возможен контроль 1-фазного понижения напряжения	Да
Возможен контроль 3-фазного понижения напряжения	Да
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения	Переменный ток (AC)
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	100 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	450 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Диапазон измерения напряжения 1 с	140 В
Диапазон измерения напряжения 1 по	210 В
Диапазон измерения напряжения 2 с	240 В
Диапазон измерения напряжения 2 по	300 В
Номинальный коммутируемый ток
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки
Максимально допустимое время задержки	25 с
Минимальное регулируемое время задержки	.1 с
Пороговое напряжение срабатывания с	140 В
Пороговое напряжение срабатывания по	300 В
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов	3
Количество переключающих контактов
