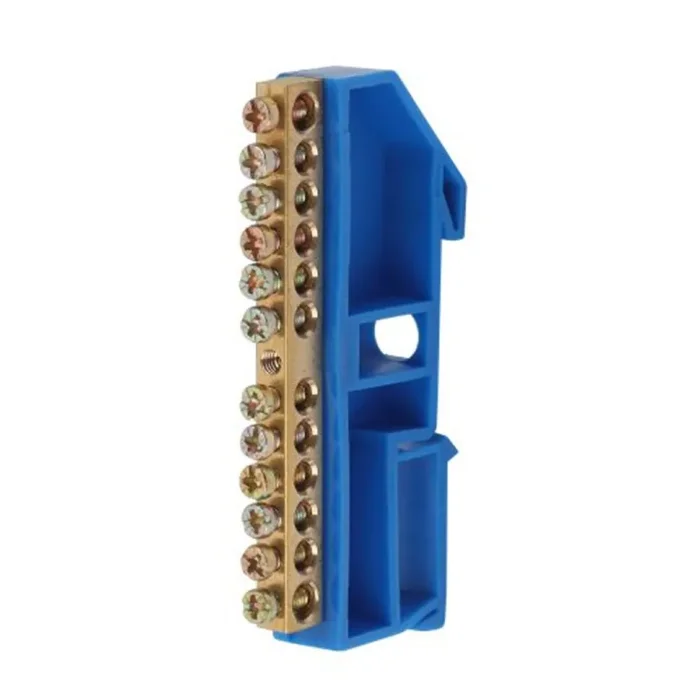

Шина N "ноль" на DIN-изол. ШНИ-6х9-12-Д NO-222-47 син. ЭРА Б0033428

Шины латунные N «нейтраль» 6?9 на DIN-изоляторе применяются для электрического и механического соединения нулевых, защитных и фазных проводников в электрических щитах и распределительных устройствах. Изделия выполняются из латуни соответствующего сечения с отверстиями, обладающими винтовыми зажимами для подключения проводников. Шины установлены на пластиковый изолятор, изготовленный из полипропилена с добавлением антипиренов. Конструкция изолятора обладает креплением для установки на DIN-рейку. Цвет изолятора (синий/жёлтый) позволяет быстро и правильно идентифицировать тип подключаемого проводника.

Применение «нулевых» шин позволяет:

- свести в одну общую группу все нулевые или заземляющие проводники, входящие и отходящие,

- сократить количество проводников в щитке, что упрощает его обслуживание,

- сэкономить пространство и без особых усилий размещать новые элементы,

- обеспечить стабильное и долговечное соединение.

Особенности конструкции изделия:

- Материал: латунь Л56

- Сечение: 6х9 мм

- Номинальный ток In: 100 А

- Диаметр отверстия для присоединения входящих проводников: o 6 мм

- Диаметр отверстия для присоединения отходящих проводников: o 4 мм

- Прижимные винты изготовлены из оцинкованной стали и обладают скруглённой контактной частью, что исключает перекусывание и повреждение подключаемых проводников

Технические характеристики

Способ монтажа	DIN-рейка
Ширина	6 мм
Толщина	9 мм
Количество соединений, подключений	12
Номинальный ток	100 А
Изолированный монтаж	Да
Материал	Латунь
Подходит для 482,6 мм (19 дюймового) монтажа
Поверхность контактной шины	Необработанная
Сечение присоединяемого проводника с	10 кв.мм
Сечение присоединяемого проводника по	25 кв.мм
Просвет от задней панели	24 мм
