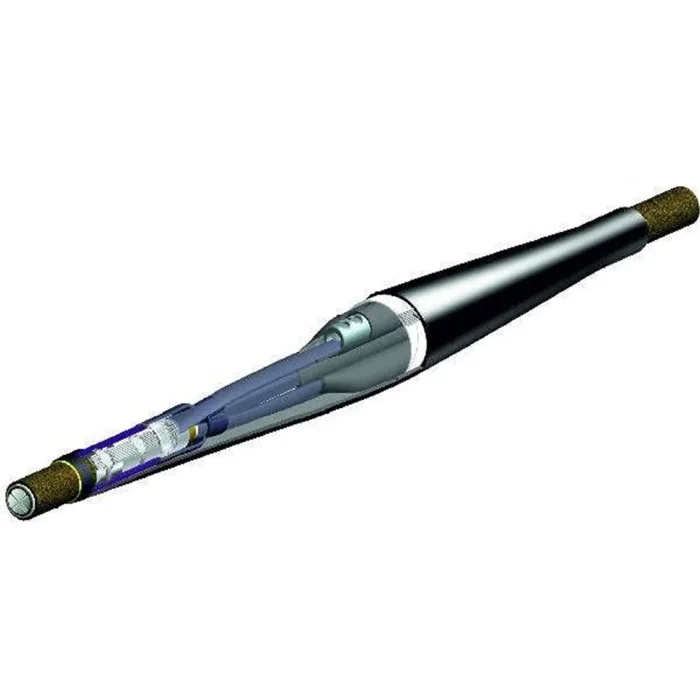

Муфта кабельная соединительная 1кВ 4Стп-в-25/50 с гильзами 9014257 Подольск 4stpvx025x50

Муфта кабельная 4СТП-В (25-50) (с гильзами) Подольск предназначены для обеспечения соединения трех- и четырехжильных кабелей с маслопропитанной бумажной изоляцией, с броней и без нее, с общей алюминиевой либо свинцовой оболочкой, на напряжение до 1000В.
Изделие подходит для кабелей следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
Надежная изоляция мест соединения кабеля обеспечивается с помощью изолирующих соединительных манжет. На внутреннюю поверхность манжет, кожуха и перчаток нанесен термоплавкий клей, который и обеспечивает герметичность муфты после установки.
Провод перемычки, соединяющий оболочку и бронеленту на обоих концах кабеля, монтируется комбинированным способом. В базовой комплектации есть пружины постоянного давления, которые используются для крепежа провода заземления к металлическим оболочкам.
Технические характеристики:
• номинальное напряжение — 1кВ;
• диапазон сечений жил кабеля — 25-50 мм. кв.;
• броня — нет;
• изоляция — бумажная маслопропитанная;

Технические характеристики

Исполнение	Термоусадочный
Не содержит (без) галогенов
Применимо для
Количество жил	4
Защитный провод заземления
Тип изоляционного материала
Допуск к эксплуатации в горнодобывающей промышленности	Нет
С концентрическим экранированием
Номинальное сечение проводника с	25 кв.мм
Номинальное сечение проводника по	50 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией	Да
Номинальное напряжение U0/U (Um)	0.6/1 (1.2) кВ
