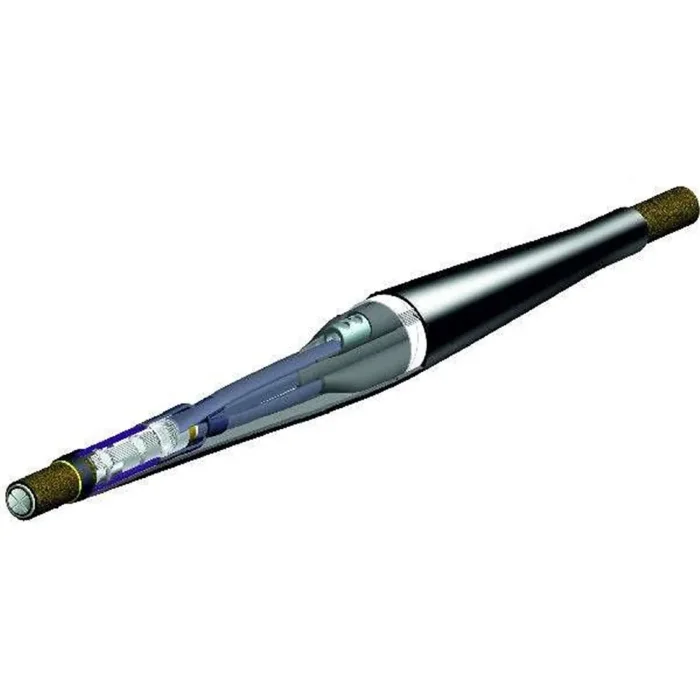

Муфта кабельная соединительная 1кВ 4Стп-в-70/120 с гильзами 9014258 Подольск 4stpvx070x120

Муфта кабельная 4СТП-В (70-120) (с гильзами) Подольск предназначена для обеспечения соединения четырехжильных кабелей с сечением от 70 до 120 мм. кв. с бумажной маслопропитанной изоляцией на переменное напряжение с частотой 50Гц до 1000В.
Соединительная муфта монтируется по термоусаживаемой технологии. В конструкции применяется перчатка, а также гильзы с контактными болтами со срывающимися головками. Изделие соответствует ГОСТ 13781.0-86.
Муфту можно использовать для кабелей типа: АСБ-1, СБ-1, ААШв-1, АШв-1 и т.п.
Гильзы с контактными болтами со срывающимися головками, входящие в комплект изделия, могут применяться как для медных, так и для алюминиевых проводников. Узел заземления крепится с помощью пайки.
На внутреннюю поверхность соединительных манжет, кожуха и перчаток нанесен термоплавкий клей, обеспечивающий полную герметичность после монтажа.
Технические характеристики:
• число жил кабеля — 4;
• изоляция — маслопропитанная бумажная;
• номинальное напряжение — 1кВ;

Технические характеристики

Исполнение	Термоусадочный
Не содержит (без) галогенов
Применимо для
Количество жил	4
Защитный провод заземления
Тип изоляционного материала
Допуск к эксплуатации в горнодобывающей промышленности	Нет
С концентрическим экранированием
Номинальное сечение проводника с	70 кв.мм
Номинальное сечение проводника по	120 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляцией	Да
Номинальное напряжение U0/U (Um)	0.6/1 (1.2) кВ
