Наконечник луженый медный ТМЛ 70-12-13 опрес. КВТ 40896

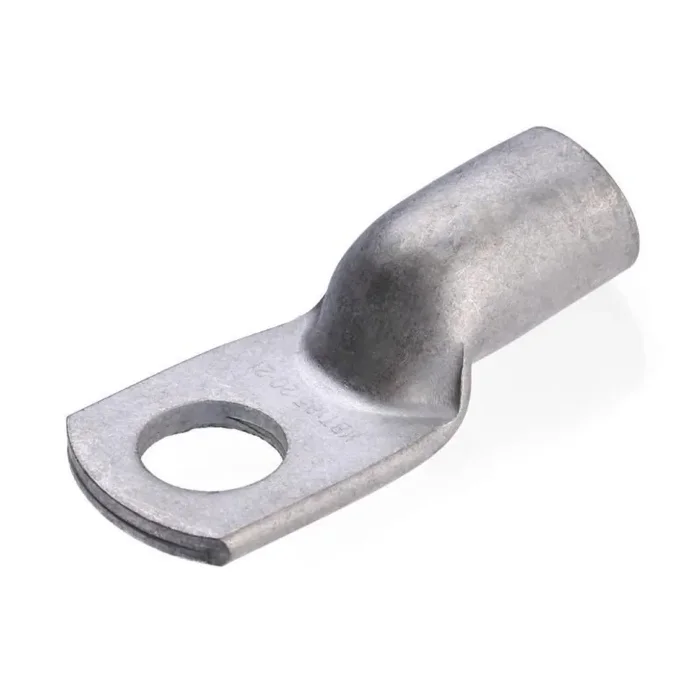

Наконечник луженый медный ТМЛ 70-12-13 опрес. КВТ 40896 - фото
Бренд:
КВТОписание
• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение (климатическое исполнение: "Т2")
• Рабочее напряжение: до 35 кВ
• "КВТ" — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• Наконечники нестандартного исполнения:
• ТМЛ 4-8-3*,
• ТМЛ 6-8-4*,
• ТМЛ 16-10-6*,
• ТМЛ 70-8-13*,
• ТМЛ 120-10-17*,
• ТМЛ 150-10-19*,
• ТМЛ 240-12-24*.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию "КВТ" от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами "КВТ"
• Технологическая оснастка и штампы для производства наконечников "КВТ" разрабатываются и изготавливаются в инструментальном цехе завода
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение (климатическое исполнение: "Т2")
• Рабочее напряжение: до 35 кВ
• "КВТ" — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• Наконечники нестандартного исполнения:
• ТМЛ 4-8-3*,
• ТМЛ 6-8-4*,
• ТМЛ 16-10-6*,
• ТМЛ 70-8-13*,
• ТМЛ 120-10-17*,
• ТМЛ 150-10-19*,
• ТМЛ 240-12-24*.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию "КВТ" от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами "КВТ"
• Технологическая оснастка и штампы для производства наконечников "КВТ" разрабатываются и изготавливаются в инструментальном цехе завода
Технические характеристики
| Изолированный | Нет |
| Защитное покрытие поверхности | Луженая оловом |
| Номинальное сечение проводника | 70 кв.мм |
| Угол соединения | 180 град. (по горизонтали) |
| Форма контактной площадки | Кольцевая |
| Тип проводника | |
| Класс проводника | |
| Цвет изоляции | |
| Количество крепежных отверстий | 1 |
| Материал | Медь |
| Метрический размер соединительной резьбы | 12 |
| С смотровым отверстием | Нет |
| Узкое фланцевое исполнение | Нет |
| Размер AWG |
Характеристики
Бренд
КВТ
Норма упаковки
1
Страна
Российская Федерация
Обновлено
20.11.2024
