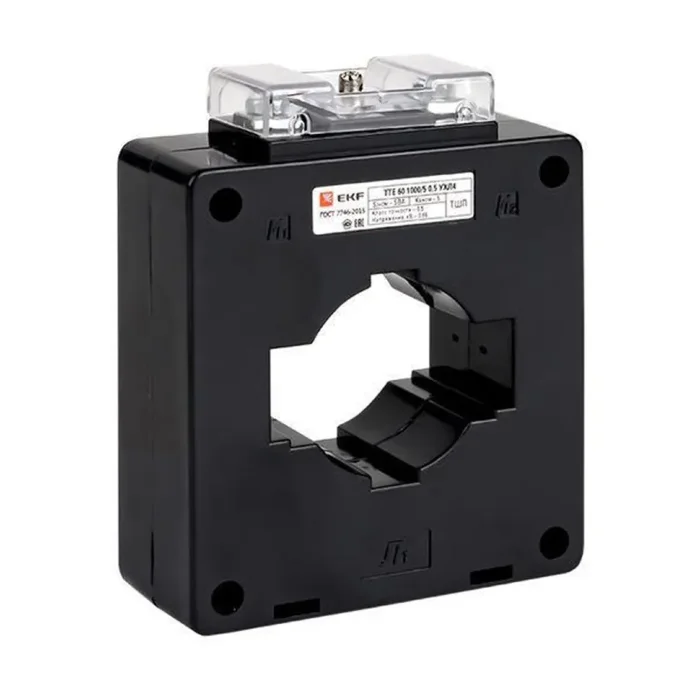

Трансформатор тока ТТЕ 60 600/5А кл. точн. 0.5 5В.А EKF tte-60-600/tc-60-600

• НАЗНАЧЕНИЕ
Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).

Технические характеристики

Исполнение	Однофазный трансформатор тока
Класс точности
Сертифицированный	Да
Диаметр отверстия	62 мм
Высота наружной части	51 мм
Диаметр отверстия	62 мм
Диаметр отверстия	46 мм
Высота отверстия	51 мм
Количество вторичных обмоток
С медной шиной	Нет
Номинальный первичный ток	600 А
Быстрое закрепление	Нет
Присоединение вторичной обмотки	Винтовое соединение
Номинальная вторичная полная мощность	5 В.А
Номинальный вторичный ток	5 А
Номинальный коэффициент безопасности приборов	FS 10
С защитой от прикосновения к токоведущим частям	Нет
Класс точности измерения	0.5
