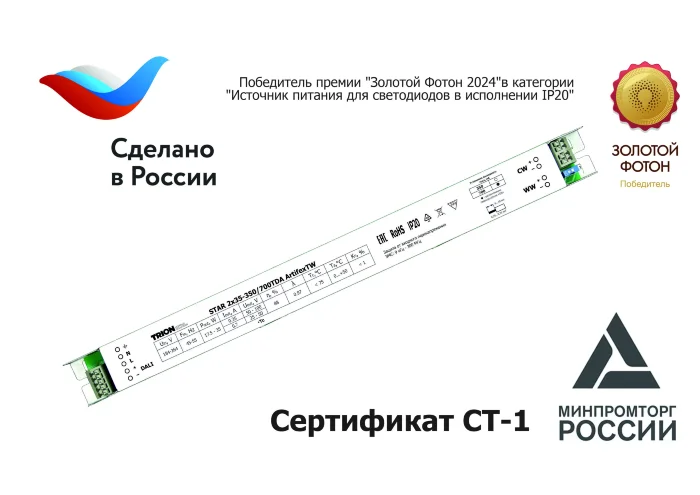

Источник питания STAR 2x35-350/700TDA ArtifexTW
Источник питания STAR 2х35-350/700TDA ArtifexTW — победитель премии "Золотой Фотон" в номинации "Продукт года", категория "Источник питания для светодиодов в исполнении IP20"
Двухканальный источник питания (далее – источник) STAR 2х35-350/700TDA ArtifexTW предназначен для реализации концепции биодинамического освещения. Применяется в составе светильников, управляемых по протоколу DALI и DALI 2. Ключевая задача – обеспечить комфортное освещение на основе регулируемого белого света (Tunable White) за счет изменения уровня яркости и цветовой температуры в ручном, автоматическом или сценарном режиме. Является управляемым устройством и взаимодействует с элементами управления СУО «Аструм»: контроллером STAR Imperium-1, панелью управления роторного типа STAR Dimmer-R1, панелью управления сенсорного типа STAR PC-TTWx, мультисенсором STAR M-Sensor-1, блоком питания шины DALI STAR PS-250, а также иными элементами управления, относящимися к СУО «Аструм».
STAR 2х35-350/700TDA ArtifexTW имеет два канала питания светодиодных модулей Tunable White суммарной выходной мощностью 35 Вт. Один из каналов предназначен для теплого, второй – для холодного белого света. Каналы работают синхронно и при увеличении выходной мощности на одном из них, выходная мощность второго пропорционально снижается, сохраняя суммарную выходную мощность равной 35 Вт. Выходной ток для каждого канала – 350 мА (по умолчанию) или 700 мА (предустановка при помощи DIP-переключателя).
Надежность STAR 2х35-350/700TDA ArtifexTW обеспечивается за счет качественного проектирования, применения унифицированных компонентов и наличия ключевых видов защит, таких как: защита от входного перенапряжения, защита от короткого замыкания, защита от обрыва цепи нагрузки, термозащита. Источник гальванически развязан.
STAR 2х35-350/700TDA ArtifexTW полностью соответствует требованиям стандартов по ЭМС и безопасности: ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016, а также международным стандартам по управлению освещением: IEC 62386-101, IEC 62386-102, IEC 62386-209.
Технические характеристики Источник питания STAR 2x35-350/700TDA ArtifexTW
| Диапазон входного напряжения | 184-264 В |
| Диапазон частоты питающей сети | 45-55 Гц |
| Коэффициент мощности | 0,97 |
| КПД | 91% |
| Выходной ток на оба канала (суммарный) | 350, 700 мА |
| Диапазон выходного напряжения на каждый канал | 350 мА – 50-100 В / 700 мА – 25-50 В |
| Диапазон выходной мощности на оба канала (суммарный) | 17,5-35 Вт |
| Пульсации светового потока | < 1% |
| Время включения | 0,5-2 с |
| Функция диммирования | DALI, DALI 2 |
| Функция выбора тока | DIP-переключатель |
| Уровень ограничения выходного напряжения в режиме обрыва цепи нагрузки (холостого хода) | 110-135 В |
| Защита от входного перенапряжения | 295-420 В |
| Термозащита | 100 °C |
| Степень защиты корпуса | IP20 по ГОСТ 14254(IEC 60529) |
| Защита от короткого замыкания | Есть |
| Гальваническая развязка | ~1,5 кВ, 50 Гц |
| Температура эксплуатации | 0 ... +50 °С |
| Вид климатического исполнения | УХЛ категории 4.2 по ГОСТ 15150 |
| Устойчивость к микросекундным импульсам большой энергии | 1 кВ (L-N), 2 кВ (L-PE, N-PE) |
| Сопротивление изоляции | > 200 МОм |
| Класс электробезопасности | I |
| Наработка до отказа | 50 000 ч |
| Габаритные размеры, Д х Ш х В | 360 х 30 х 25,5 мм |
| Масса нетто, не более | 320 г |
| Упаковка | 20 шт., 380 х 170 х 155 мм, 6,5 кг |
Скачать техническую документацию
Бренд | Trion |
Мощность | 17.5 Вт |
Напряжение | 184 В |
Класс защиты | I |
Вых.напр,В | 350 В |
Ток | 350 А |
Срок службы | 50 000 ч |
IP | IP20 |
