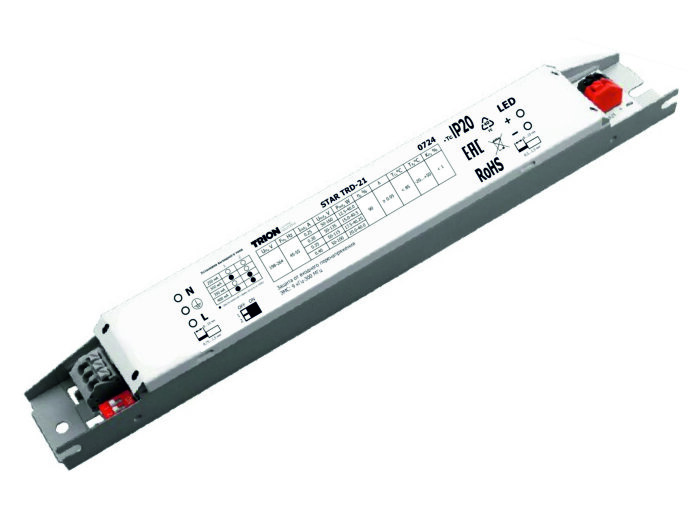

Источник питания STAR TRD-21
Источник питания (далее – источник) STAR TRD-21 применяется в светодиодных светильниках с напряжением питающей сети 198-264 В переменного тока, выходной мощностью до 40 Вт и выходным током в диапазоне 250-400 мА с шагом 50 мА. Выбор тока осуществляется DIP-переключателем. Разработан для применения в светильниках предназначенных в офисы, магазины, поликлиники, образовательные учреждения и подобные объекты. При этом обеспечивает выполнение всех нормативных требований, предъявляемых к источнику.
Надежность STAR TRD-21 обеспечивается за счет качественного проектирования, применения унифицированных компонентов и наличия ключевых видов защит, таких как: защита от входного перенапряжения, защита от короткого замыкания, защита от обрыва цепи нагрузки. Источник гальванически развязан.
STAR TRD-21 полностью соответствует требованиям стандартов по ЭМС и безопасности: ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016.
Технические характеристики Источник питания STAR TRD-21
| Диапазон входного напряжения | 198-264 В |
| Диапазон частоты питающей сети | 50-60 Гц |
| Коэффициент мощности | 0,95 |
| КПД | 90% |
| Диапазон выходного тока | 250-400 мА, с шагом 50 мА |
| Диапазон выходного напряжения | 250 мА – 50-160 В; 300 мА – 50-135 В; 350 мА – 50-115 В; 400 мА – 50-100 В |
| Диапазон выходной мощности | 12,5-40,5 Вт |
| Пульсации светового потока | < 1% |
| Время включения | 0,5-1 с |
| Функция выбора тока | DIP-переключатель |
| Уровень ограничения выходного напряжения в режиме обрыва цепи нагрузки (холостого хода) | 180-195 В |
| Защита от входного перенапряжения | 330-420 В |
| Степень защиты корпуса | IP20 по ГОСТ 14254(IEC 60529) |
| Защита от короткого замыкания | Есть |
| Гальваническая развязка | ~3 кВ 50 Гц |
| Температура эксплуатации | -20 ... +50 °С |
| Устойчивость к микросекундным импульсам большой энергии | 1 кВ (L-N), 2 кВ (L-PE, N-PE) |
| Сопротивление изоляции | > 200 МОм |
| Класс электробезопасности | I |
| Наработка до отказа | 50 000 ч |
| Габаритные размеры, Д х Ш х В | 230 х 30 х 21 мм |
| Масса нетто, не более | 165 г |
| Упаковка | 60 шт., 390 х 260 х 175 мм, 9,9 кг |
Скачать техническую документацию
Мощность | 12.5 Вт |
Напряжение | 198 В |
Класс защиты | I |
Вых.напр,В | 250 В |
Срок службы | 50 000 ч |
IP | IP20 |
